Почему телефонные кабины для офисов кажутся душными и как дизайн вентиляции решает эту проблему

Телефонная кабина может быть акустически эффективной, но при этом уже через несколько минут вызывать дискомфорт. Обычно причина заключается не просто в «плохом качестве воздуха». Это несоответствие между небольшим замкнутым объёмом кабины, теплом, выделяемым человеком и оборудованием, и объёмом свежего воздуха, который вентиляционная система действительно может обменивать во время использования кабины.

Втелефонных кабинах для офисов жалобы на дискомфорт обычно проявляются в виде духоты, затхлого запаха, влажности, сонливости или ощущения «тяжёлого» воздуха. Эти симптомы могут возникать даже при работающем вентиляторе и правильно герметизированной акустической двери. Практический вопрос состоит в том, поддерживает ли система стабильный путь воздушного потока от притока к вытяжке в реальных условиях эксплуатации, а не в том, выглядят ли её компоненты работоспособными при быстром визуальном осмотре.

Почему небольшая кабина так быстро становится некомфортной

Одноместная кабина имеет ограниченный внутренний объём воздуха. После закрытия двери находящийся внутри человек непрерывно выделяет тепло, влагу и углекислый газ. Ноутбук, внешний дисплей, зарядное устройство и потолочный светильник создают дополнительную тепловую нагрузку. В компактном замкнутом пространстве эти нагрузки изменяют внутренние условия значительно быстрее, чем в открытом офисе.

Углекислый газ — не единственный показатель комфорта, однако его растущая концентрация может совпадать с жалобами на вялость или затхлый воздух при недостаточной замене наружного воздуха. Не менее важными могут стать температура и влажность. В кабине технически может происходить воздухообмен, но в ней всё равно будет тепло, если она рециркулирует тёплый воздух помещения, если приточный воздух ограничен или если воздушный поток слишком слаб для отвода тепла из зоны пребывания человека.

Сама конструкция кабины делает эти проблемы более заметными. Звукоизоляция обеспечивается сплошными панелями, герметичными кромками дверей, многослойным остеклением, плотными звукопоглощающими слоями и тщательно обработанными стыками. Те же особенности уменьшают неконтролируемую утечку воздуха. Это необходимо для акустических характеристик, но означает, что вентиляция не может полагаться на случайные щели вокруг дверей или панелей. Движение воздуха должно быть целенаправленно спроектировано и поддерживаться.

Производительность вентиляции — это не то же самое, что полезный воздушный поток

Маркировка вентилятора или даже показатель расхода воздуха в спецификации изделия не подтверждает, что кабина получает расчётный объём вентиляции. Фактическая производительность после установки зависит от сопротивления всей системы. Фильтры постепенно загрязняются пылью; решётки могут быть перекрыты; гибкие воздуховоды могут перегибаться; незакреплённый акустический дефлектор может сместиться; а неподходящие запасные части могут существенно изменить потери давления.

Воздушный поток также снижается при плохой балансировке путей притока и вытяжки. Если вытяжной вентилятор мощнее доступного пути притока, в кабине может возникнуть избыточное разрежение. Дверь может открываться с большим усилием, а воздух может поступать через непредусмотренные пути утечки. Если приток преобладает над вытяжкой, тёплый влажный воздух может оставаться в верхних зонах или выходить через уплотнения. Ни одно из этих состояний не гарантирует комфорта пользователя.

Ключевой вопрос не в том: «Включён ли вентилятор?» Он звучит так:Где воздух поступает, где он проходит и где выходит, когда человек сидит и работает? Работающий вентилятор всё равно может создавать короткое замыкание воздушного потока, если приточный воздух поступает рядом с вытяжным отверстием и выходит, не проходя через зону дыхания. В результате человек оказывается в зоне более тёплого и застойного воздуха.

Путь воздушного потока так же важен, как и вентилятор

Эффективная вентиляция кабины требует полного пути: защищённого приточного отверстия, маршрута через внутреннее пространство и вытяжной точки, расположенной для удаления отработанного воздуха и накопленного тепла. Во многих компактных кабинах размещение приточных и вытяжных отверстий на разной высоте или на разделённых поверхностях помогает снизить риск короткого замыкания потока. Точная компоновка зависит от конструкции, но принцип остаётся неизменным: свежий воздух должен омывать занятую зону, а не проходить кратчайшим путём между двумя отверстиями.

Акустическая обработка усложняет такую компоновку. Прямое открытое вентиляционное отверстие является потенциальной утечкой звука, поэтому в тихих кабинах часто используются каналы с облицовкой, внутренние перегородки, лабиринтные пути или акустически обработанные пленумы. Эти элементы снижают передаваемый шум, но также повышают статическое давление. Если сменный вентилятор выбирается только по низкому уровню шума, а не по способности преодолевать сопротивление системы, фактический воздушный поток может оказаться недостаточным.

Именно поэтому кажущаяся разумной замена на «более тихий вентилятор» может создать проблему с комфортом. Правильный сменный вентилятор должен соответствовать электрическим требованиям, совместимости с системой управления, рабочему режиму и характеристикам зависимости давления от расхода. Вентилятор, перемещающий достаточный объём воздуха в свободном пространстве, может работать неудовлетворительно после подключения к фильтрам, акустическим каналам и защитным решёткам.

Жалобы на перегрев следует отделять от жалоб на качество воздуха

Слово «душно» часто используется для описания нескольких различных состояний, и рассмотрение всех из них как проблем с фильтром приводит к ненужным сервисным вызовам и упущенным неисправностям.

• Тепло, но не затхло: Проверьте тепловую нагрузку от освещения, электроники, солнечный нагрев через остекление, условия подачи HVAC поблизости и тепло от вентилятора. Кабина, расположенная в тёплом углу офиса, изначально находится в менее выгодных условиях.
• Ощущение затхлости или сонливости: Проверьте обмен свежего воздуха, засорение приточного отверстия, работу вытяжки, временные настройки управления и возможность короткого замыкания воздушного потока.
• Влажность или запахи внутри: Проверьте недостаточную вытяжку, загрязнённые фильтры, влажные акустические материалы, ненадлежащую практику уборки или запахи, поступающие из окружающего офиса.
• Периодический дискомфорт: Проверьте датчики присутствия, задержку запуска вентилятора, запрограммированные настройки отключения, ослабленные электрические соединения и элементы управления, которые ведут себя по-разному после некоторого времени использования.

Одни только показания температуры не решают вопрос. В кабине может быть приемлемая температура, но находиться в ней будет некомфортно из-за слишком низкой скорости воздуха или недостаточно эффективного вытеснения выдыхаемого воздуха. И наоборот, сильный, но неправильно направленный поток воздуха может создавать сквозняки, оставляя тепло на верхнем уровне внутри кабины.

Системы управления могут создавать неисправности, похожие на механические

Во многих офисных кабинах для включения освещения, вентиляции или того и другого используются датчики присутствия. Это снижает энергопотребление в периоды отсутствия людей, но создаёт зависимость от системы управления. Датчик может надёжно фиксировать вход, в то время как реле, настройка контроллера или команда скорости вентилятора не срабатывают должным образом. В других случаях вентилятор запускается с неприемлемой задержкой или останавливается слишком рано, когда человек остаётся неподвижным во время звонка.

Поэтому сервисная проверка должна включать последовательность работы, а не только физическое оборудование. Войдите в кабину, закройте дверь, убедитесь, что вентилятор запускается, прислушайтесь к изменениям скорости и проверьте, остаётся ли система активной в течение реалистичного периода использования. Отдельно проверьте задержку после выхода. Освещение и вентиляция могут быть связаны с одним датчиком, но управляться разными цепями или настройками.

Кабины с сенсорным управлением требуют дополнительной проверки: регулируемая пользователем настройка могла снизить работу освещения или вентилятора без появления видимой индикации неисправности. Восстановление конфигурации по умолчанию может быть уместным только после подтверждения утверждённых рабочих настроек и проверки того, что не маскируется основная электрическая неисправность или проблема системы управления.

Акустическую герметизацию не следует «исправлять» созданием утечек воздуха

Когда пользователи жалуются на жару, может возникнуть соблазн ослабить дверной уплотнитель, снять вставку решётки, увеличить отверстие или оставить сервисные панели слегка незакрытыми. Эти действия могут кратковременно создать ощущение улучшения воздушного потока, но они нарушают акустическую изоляцию, вызывают дребезжание и делают характеристики непредсказуемыми. Они также могут втягивать пыль в места, не предназначенные для фильтрации.

Правильное решение — восстановить спроектированный путь вентиляции. Это означает очистку или замену фильтров на одобренные эквиваленты, очистку решёток, проверку целостности воздуховодов, подтверждение ориентации вентилятора, осмотр перегородок на предмет смещения и проверку непрерывности акустических уплотнений. Если после этих проверок воздушный поток остаётся недостаточным, ограничение может быть связано с конструкцией системы или её установкой, а не с техническим обслуживанием.

Например, у кабины, плотно установленной у стены, может быть уменьшен зазор у приточного или вытяжного отверстия. Ремонт помещения может изменить соотношение давлений в помещении. Расположенные рядом решётки возвратного воздуха, высокопроизводительные принтеры, зоны кухни или местные источники тепла могут влиять на то, какой воздух забирает кабина. Конструкция может работать в точном соответствии с проектом, тогда как условия окружающей установки изменились.

Практическая последовательность проверки

Начните с характера жалобы: возникает ли она сразу после входа, через определённое время, в определённое время дня или только в одном месте. Эта информация помогает отличить проблему, связанную с конкретной кабиной, от состояния HVAC-системы здания.

Затем осмотрите путь воздушного потока снаружи внутрь и снова наружу. Проверьте внешние решётки, состояние фильтра, работу вентилятора, внутренние отверстия и вытяжные выходы. Прислушайтесь к необычному шуму вентилятора, который может указывать на износ подшипников, касание лопастей, ослабленные крепления или препятствие. Убедитесь, что акустическая облицовка и перегородки целы и не провисают в воздушный канал.

Если это допускается процедурами на объекте, измеряйте условия, а не полагайтесь только на субъективные отзывы. Температура, относительная влажность, динамика углекислого газа и показатели скорости воздуха могут помочь определить, является ли проблемой недостаточный воздухообмен, плохое распределение или чрезмерный приток тепла. Измерения наиболее полезны, когда кабина занята и дверь закрыта, поскольку показания при открытой двери не отражают нормальный режим эксплуатации.

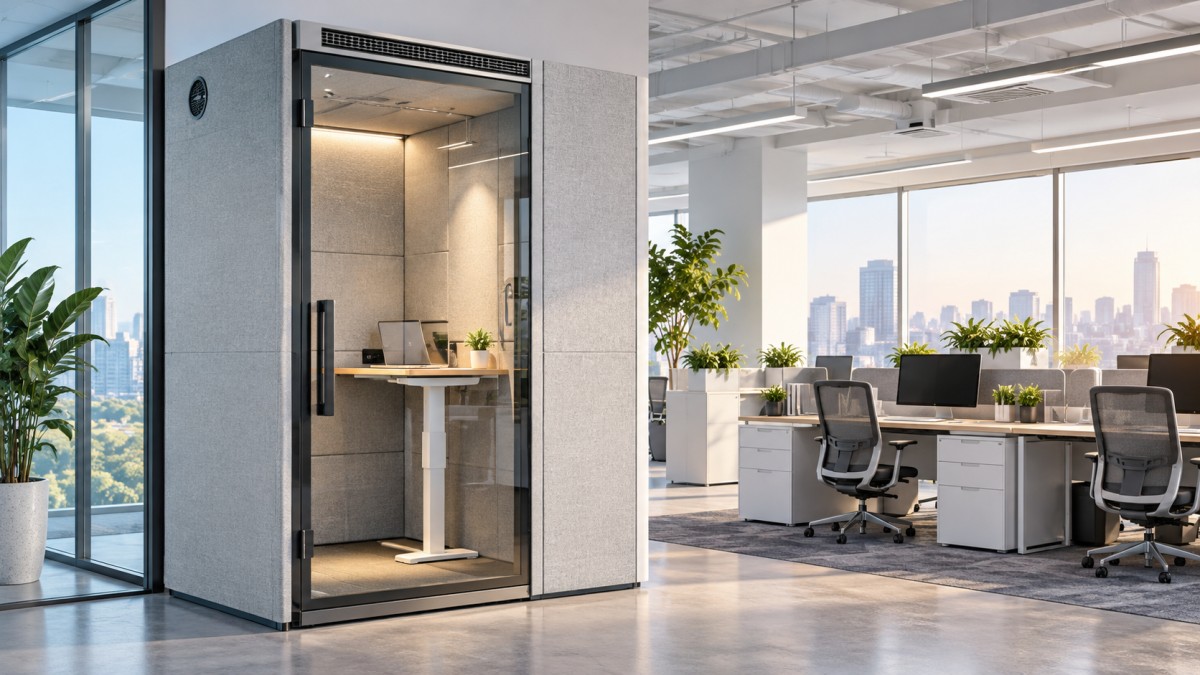

Компактная модель, такая какакустическая кабина TB-SH Height Adjust, демонстрирует, почему эта дисциплина важна. Её закрытые внутренние размеры, звукоизолирующая конструкция и система обмена свежего воздуха третьего поколения рассчитаны на совместную работу. Вентиляционную систему следует оценивать как часть всей этой акустической кабины, а не как отдельный аксессуар. Изменение одного элемента без учёта сопротивления давлению, герметизации и поведения системы управления может снизить комфорт или акустические характеристики в других аспектах.

Когда техническое обслуживание не может устранить основную проблему

Некоторые жалобы на комфорт указывают на необходимость инженерной оценки, а не на обычное обслуживание. Повторяющийся перегрев при чистых фильтрах и подтверждённой работе вентилятора может свидетельствовать о недостаточной производительности воздушного потока для фактической тепловой нагрузки. Постоянный затхлый воздух при нормальном звуке вентилятора может указывать на заблокированный или неправильно проложенный путь. Жалобы, ограниченные одним местом установки, могут быть связаны с балансом HVAC-системы здания, температурой окружающей среды или недостаточным зазором вокруг кабины.

Полезная запись при передаче работ — это не просто «вентилятор проверен». В ней следует указать состояние фильтра, измеренное или наблюдаемое направление воздушного потока, реакцию датчика, продолжительность работы, условия в помещении, расположение кабины и любые изменения, внесённые поблизости. Такая запись позволяет отслеживать повторяющиеся проблемы и предотвращает многократную замену деталей, которые никогда не были источником неисправности.

Тихая кабина комфортна не потому, что она герметична; она комфортна потому, что её герметизация и вентиляция спроектированы как единая система. Поддержание этого баланса защищает главную причину установки кабины: приватное пространство, поддерживающее сосредоточенную работу и звонки, не превращаясь в некомфортный замкнутый бокс.
