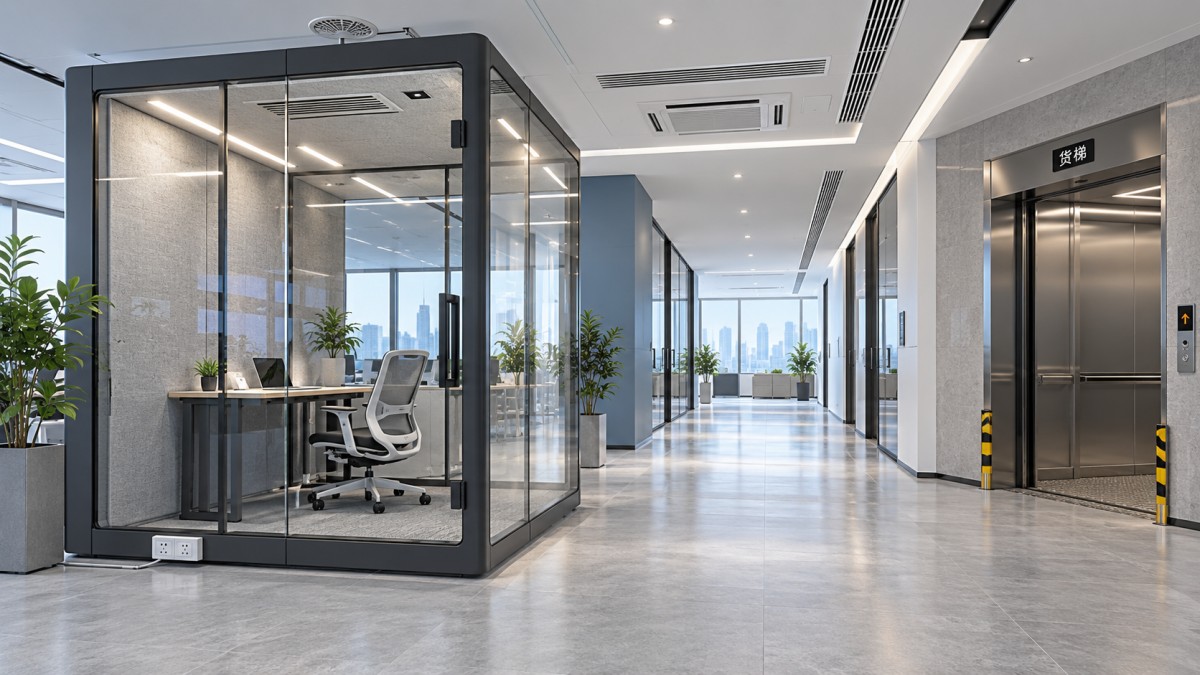

Контрольный список установки офисной кабины: доступ к площадке, электропитание, вентиляция и необходимые зазоры

Монтаж офисной кабины может оказаться невозможным ещё до сборки первой панели. Обычно причина заключается не в самой кабине, а в непроверенном маршруте через здание, неподходящем электрическом подключении, недостаточной циркуляции воздуха или предположении о необходимых зазорах, сделанном только на основании внешних габаритов. Для руководителей проектов контрольный список монтажа следует рассматривать как документ по координации строительных работ, а не как формальность в день поставки.

Акустические кабины, переговорные капсулы и модульные кабины часто называют решениями plug-and-play. В целом это верно, когда они установлены в предусмотренном месте, на подходящем полу и при наличии необходимых инженерных подключений. Однако это не отменяет необходимости до поставки согласовать работы с арендодателем, службой эксплуатации, электротехническим подрядчиком, специалистом по пожарной безопасности, оператором лифта и монтажником мебели. Краткое обследование перед монтажом может предотвратить задержку обустройства, повреждение отделки и размещение кабины там, где она не сможет работать по назначению.

Начните с фактического маршрута доставки, а не с плана этажа

На плане этажа может быть достаточно места для офисной кабины, однако маршрут внутри здания может сделать доставку непрактичной. Проектная группа должна проследить весь путь от точки разгрузки автомобиля до конечного места установки: погрузочная зона, наружные двери, контрольно-пропускные пункты, коридоры, лифтовые холлы, пассажирские или грузовые лифты, внутренние двери и повороты в рабочую зону.

Измеряйте полезные проёмы, а не полагайтесь на номинальные размеры дверей или лифтов. Доводчики, рамы, оборудование контроля доступа, поручни в лифтах, защитная обшивка и временные строительные материалы могут уменьшать чистую ширину или высоту. Узкие повороты не менее важны. Компонент может пройти через дверной проём, но его всё равно невозможно будет повернуть в следующий коридор.

Запросите у поставщика упаковочный лист и габариты самого крупного отдельного поставляемого модуля. Размеры собранной кабины полезны для планирования пространства, но именно размеры упаковок и вес компонентов определяют, возможна ли доставка по маршруту. При использовании грузовых лифтов проверьте как внутренние размеры лифта, так и его номинальную грузоподъёмность. При оценке также следует учитывать вес персонала доставки и погрузочно-разгрузочного оборудования, а не только самого тяжёлого ящика.

• Подтвердите разрешённое время доставки, порядок бронирования, ограничения для транспортных средств и место разгрузки.
• Определите все ограничения маршрута, включая низкие потолки, узкие повороты и двери с контролем доступа.
• Проверьте, требуется ли для использования лифта надзор со стороны управляющей компании здания или защитные меры.
• Согласуйте место распаковки и место удаления упаковочных отходов.
• Защитите готовые полы, стены, внутренние поверхности лифтов и остеклённые перегородки до перемещения компонентов по зданию.

Если ограничения маршрута выявляются слишком поздно, командам может потребоваться использовать альтернативный вход, демонтировать готовые перегородки, перенести доставку или вручную переносить материалы на большее расстояние. Ни один из этих вариантов не является незначительной корректировкой запланированного монтажа.

Проверьте пол как конструктивную и эксплуатационную поверхность

Кабины концентрируют нагрузку на относительно компактной площади. Вопрос заключается не только в том, может ли офисный пол выдерживать мебель, но и в том, допустима ли локальная схема нагрузок для кабины, находящихся в ней людей, внутренней мебели и любого размещённого в ней оборудования. Это особенно важно для фальшполов, реконструируемых верхних этажей, деревянных конструкций и зон над инженерными пустотами.

Получите от поставщика общий вес установленной кабины, площадь основания и схему расположения опорных точек. Эти данные позволяют инженеру здания или ответственному специалисту проекта оценить предлагаемое место установки с учётом конструкции пола. Если кабина оснащена регулировочными опорами или регулируемыми роликами, нагрузка может передаваться через несколько сосредоточенных точек, а не распределяться равномерно по всей площади основания. Визуально ровный фальшпол также может скрывать слабые панели, отсутствующие опоры или плохо поддерживаемые проёмы для инженерных коммуникаций.

Напольное покрытие также имеет эксплуатационное значение. Ворс коврового покрытия, неровная стяжка, деформационные швы и крышки напольных лючков могут влиять на выравнивание, регулировку дверей, акустические уплотнения и устойчивость кабины. Не следует считать, что наличие мобильных роликов означает возможность свободно перемещать кабину после сборки. Ролики могут использоваться для точной регулировки или перемещения по подготовленному полу, однако передвижение полностью собранной кабины по занятому офису может повредить как саму конструкцию, так и отделку.

При планировании электропитания учитывайте мощность, прокладку кабелей и доступ для обслуживания

Кабина с освещением, вентиляцией, розетками, экранами, точками зарядки или мебелью с регулировкой высоты требует спланированного электрического подключения. Наиболее распространённая ошибка координации — предусмотреть расположенную рядом розетку, не определив, как кабель будет проложен, защищён, отключён и впоследствии проверен.

Начните с подтверждения напряжения, типа вилки, мощности цепи и требуемых защитных устройств для выбранной конфигурации кабины. Монтажная бригада не должна делать предположения на основании стандартной офисной розетки, если было добавлено дополнительное оборудование. Если на одном этаже устанавливается несколько кабин, учитывайте их суммарную потребляемую мощность и то, обслуживает ли выбранная цепь также другое офисное оборудование.

Прокладка кабелей должна обеспечивать как безопасность, так и аккуратный внешний вид. Кабель, пересекающий открытую зону движения, создаёт опасность спотыкания и, вероятно, будет убран или проложен временным способом после сдачи объекта. Напольные лючки могут быть эффективным решением при их совмещении с положением кабины, однако они должны оставаться доступными и не должны мешать основанию, точкам выравнивания или ходу двери. При использовании электропитания по периметру маршрут прокладки должен оставаться свободным от выходов и быть защищён в соответствии с требованиями здания к электробезопасности и рабочим местам.

Компактным примером является акустическая капсула TB-SH с регулировкой высоты, оснащённая панелью розеток 100-230V и сенсорным диммируемым освещением. Её внешние габариты составляют Ш1080 mm на Г1080 mm, однако решение по электропитанию остаётся специфичным для каждого объекта: проектной группе по-прежнему необходимы подходящая точка питания, защищённый маршрут прокладки кабеля и доступ для будущего обслуживания. Освещение с датчиком присутствия и система подачи свежего воздуха также означают, что электропитание следует рассматривать как часть условий эксплуатации кабины, а не как дополнительное удобство.

Вентиляция является требованием к монтажу даже для автономной кабины

Акустические характеристики часто заставляют команды сосредотачиваться на уплотнениях, остеклении и конструкции стен. Комфорт пользователей в такой же степени зависит от воздухообмена. Кабина может эффективно снижать окружающий шум, но при этом оставаться неприятной для использования, если её вентиляция перекрыта, недостаточно обеспечена электропитанием или расположена в застойной части офиса.

Сначала определите, использует ли выбранная кабина внутреннюю систему воздухообмена, требует подключения к воздуховодам здания или имеет другую схему вентиляции. Не указывайте канальное решение на основании предположений. Аналогично не следует считать автономную систему подачи свежего воздуха освобождённой от планирования места размещения. Впускные и выпускные отверстия должны оставаться свободными, а вокруг кабины должно быть достаточно пространства для циркуляции воздуха.

Условия на объекте могут осложнить ситуацию. Кабина, размещённая непосредственно под мощным потолочным диффузором, может испытывать сквозняки, шум или воздействие давления в зоне двери. Кабина, установленная вплотную к высокой системе хранения, перегородке на полную высоту или другой кабине, может иметь ограниченный воздушный поток вокруг внешних вентиляционных отверстий. Не размещайте кабину там, где она перекрывает доступ к существующим решёткам HVAC, противопожарным заслонкам, клапанам или потолочным сервисным панелям.

При проверке вентиляции следует учитывать предполагаемую вместимость и режим использования. Одноместная кабина для сосредоточенной работы, используемая для коротких звонков, создаёт иные условия, чем многоместное помещение, постоянно используемое для совещаний. Попросите поставщика указать расчётную вместимость, схему вентиляции и любые требования к зазорам вокруг вентиляционных отверстий на объекте. Это даёт службам эксплуатации чёткую основу для проверки предлагаемой планировки вместо визуальной оценки после монтажа.

Зазоры обеспечивают удобство использования, обслуживаемость и свободное аварийное движение

Площадь основания, указанная на чертеже, представляет собой только площадь, занимаемую корпусом кабины. Для полноценного монтажа также требуется пространство для подхода к двери, входа и выхода людей, доступа к сервисным панелям и достаточное расстояние от других элементов рабочего пространства. Для кабин с дверями, открывающимися наружу, траектория открывания двери должна быть нанесена с учётом столов, путей движения и соседних дверей. Для дверей, открывающихся внутрь, внутренняя планировка должна оставлять пользователям достаточно места для безопасного входа.

Сохраняйте требуемые пути эвакуации в здании и не уменьшайте чистую ширину путей движения кабиной, открывающейся дверью, стулом или местом ожидания. Требования пожарной безопасности различаются в зависимости от местоположения и типа здания, поэтому окончательная планировка должна быть проверена в соответствии с применимыми местными требованиями и собственными правилами здания по обустройству помещений. Это особенно важно, если кабины планируется размещать рядом с выходами, противопожарными дверями, устройствами сигнализации, огнетушителями или аварийными указателями.

Высоту до потолка также необходимо проверить фактическим измерением. Измеряйте от уровня чистового пола, а не от более ранней строительной отметки. Подвесные потолки могут иметь разную высоту, спуски спринклеров и осветительные треки могут выступать ниже потолочных плит, а неровные полы могут увеличивать фактическую высоту в одном из углов. Оставляйте достаточно места для сборки, выравнивания и будущего демонтажа верхних компонентов, если этого требует поставщик.

Практическое согласование перед поставкой

Лучшее время для завершения этого согласования — после утверждения окончательной расстановки мебели, но до бронирования поставки. На этом этапе проблемы ещё являются вопросами проектных решений. Когда ящики уже находятся в зоне разгрузки, а подрядчики ожидают, те же проблемы становятся вопросами сроков и затрат.
